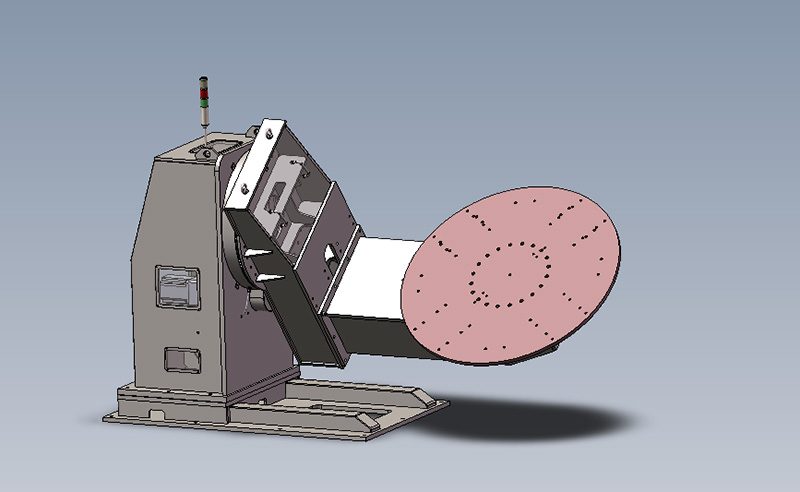

在現代焊接生產中，焊接變位機作為一種關鍵設備，起著至關重要的作用。它能夠拖動待焊工件，將其待焊焊縫精準地運動至理想位置，從而確保施焊作業的順利進行，顯著提升焊接質量與效率。而回轉驅動憑借其獨特的優勢和特點，在焊接變位機的設計與應用中占據了重要地位。

回轉驅動的特點與優勢

回轉驅動是一種高度集成化的全周回轉減速傳動機構，它以回轉支承作為傳動從動件和機構附著件。通過巧妙的設計，在回轉支承內外圈中的一個圈上附著主動件、驅動源和罩殼，另一個圈則既充當傳動從動件，又作為被驅動工作部件的連接基座。這種獨特的結構設計，充分利用了回轉支承全周回轉連接件的特性，實現了驅動動力源和主傳動零件的高效配置，使其成為集回轉、減速和驅動功能于一體的通用型減速傳動機構，且結構簡單，制造與維護都較為方便。

回轉驅動具有顯著的優勢。其模塊化設計特點十分突出，由于高度集成，用戶無需對組成旋轉裝置的每一款配件進行單獨采購和加工。這不僅減少了產品生產初期繁瑣的準備工序，還大幅提高了勞動生產率。在安全性方面，以蝸輪蝸桿式回轉驅動為例，它具有反向自鎖的特性，即只能由蝸桿帶動蝸輪，而蝸輪無法帶動蝸桿運動。這一特性使得回轉驅動在諸如起重、高空作業等對安全要求極高的設備中得到廣泛應用，極大地提升了主機的作業穩定性和安全系數。同時，相較于傳統的回轉類產品，回轉驅動安裝簡便、易于維護，還能更大程度地節省安裝空間。在傳動比方面，無論是齒式還是蝸輪蝸桿式回轉驅動，由于主、從動零件本身的尺寸差較大，因而更容易實現大傳動比的傳動，這是許多其他變速傳動機構難以企及的。

回轉驅動在焊接變位機中的應用形式

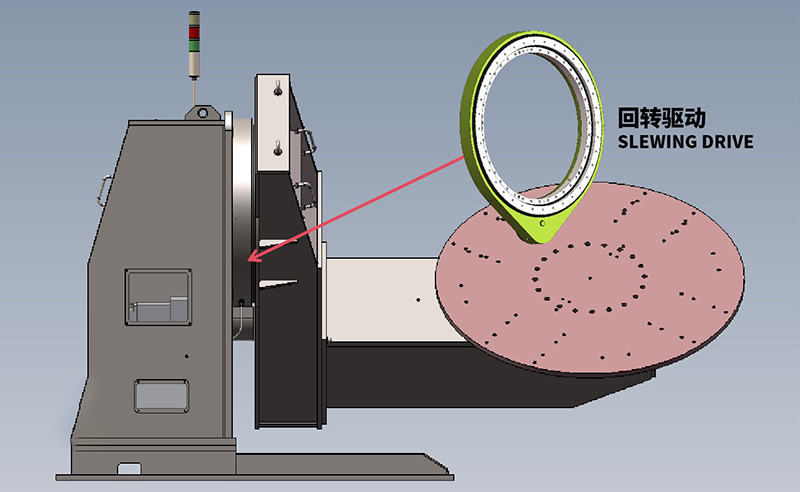

在焊接變位機中，回轉驅動主要應用于工作臺的回轉機構以及翻轉機構。在工作臺回轉機構方面，回轉驅動能夠為工作臺提供穩定且精確的回轉運動。通過回轉驅動的驅動，工作臺可以實現無級調速，滿足不同焊接工藝對焊接速度的要求。例如，在一些對焊接質量要求極高的精密焊接場景中，需要極低且穩定的焊接速度，回轉驅動能夠輕松實現這一需求，確保焊縫質量均勻、美觀，減少焊接缺陷的產生。

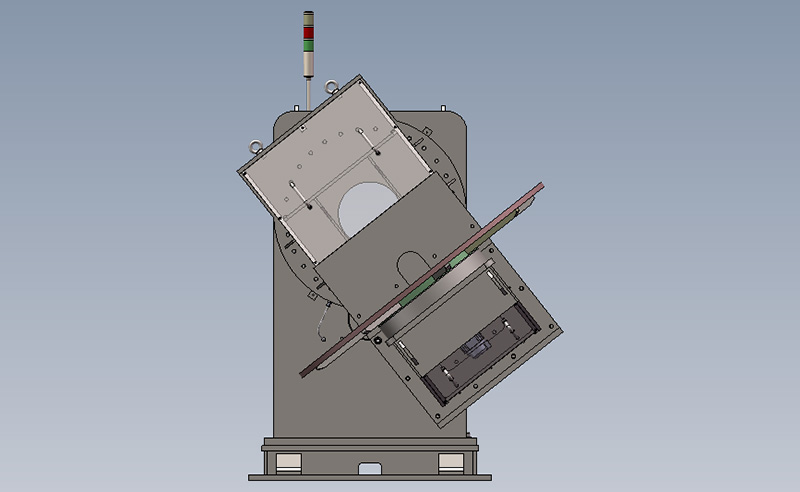

在翻轉機構中，回轉驅動同樣發揮著關鍵作用。它可以使固定在工作臺上的工件實現精確的翻轉動作，將工件的待焊面調整到最佳的焊接位置。以常見的 L 型雙回轉式焊接變位機為例，其大回轉臂繞水平軸可做正反 360° 回轉并在任意位置停止，小回轉盤繞垂直軸也可做正反 360° 回轉并在任意位置停止。大回轉臂和小回轉盤正是由伺服電動機通過蝸輪減速機、齒輪驅動回轉支承轉動，這種設計能夠靈活地調整工件的角度，適應各種復雜形狀工件的焊接需求。無論是焊縫分布在多個面的中小型五金零部件焊接，還是大型工件的焊接，回轉驅動都能通過精準的翻轉控制，讓焊槍始終保持最佳的焊接姿態和可達性。

回轉驅動對焊接變位機性能的提升

回轉驅動的應用顯著提升了焊接變位機的多項性能指標。從精度方面來看，回轉驅動能夠?qū)崿F(xiàn)高精度的運動控制。在焊接過程中，精確的位置控制對于保證焊縫質量至關重要，回轉驅動能夠確保焊接變位機將工件準確地定位在所需位置，重復定位精度高，有效減少了焊接偏差，提高了焊接質量的一致性。

在承載能力上，蝸輪蝸桿式回轉驅動具有出色的承載能力、抗變形能力以及傳動剛性。這使得焊接變位機能夠穩定地承載各種重量和尺寸的工件，滿足不同行業的多樣化焊接需求。在工程機械制造中，大型結構件的焊接需要焊接變位機具備強大的承載能力，回轉驅動的應用使得焊接變位機能夠輕松應對這一挑戰。

在效率方面，回轉驅動的快速響應和穩定運行，使得焊接變位機能夠快速地調整工件位置，減少了輔助時間，提高了整體焊接效率。同時，其良好的調速性能，能夠根據焊接工藝的要求，快速調整焊接速度，進一步提升了生產效率。對于大規模的焊接生產企業來說，效率的提升意味著生產成本的降低和市場競爭力的增強。

回轉驅動憑借其獨特的優勢和特點，在焊接變位機中發揮著不可替代的作用。它不僅優化了焊接變位機的結構設計，還顯著提升了焊接變位機的性能，為焊接行業的高效、高質量發展提供了有力支撐。隨著技術的不斷進步，回轉驅動在焊接變位機中的應用也將不斷拓展和深化，為焊接領域帶來更多的創新與變革。
